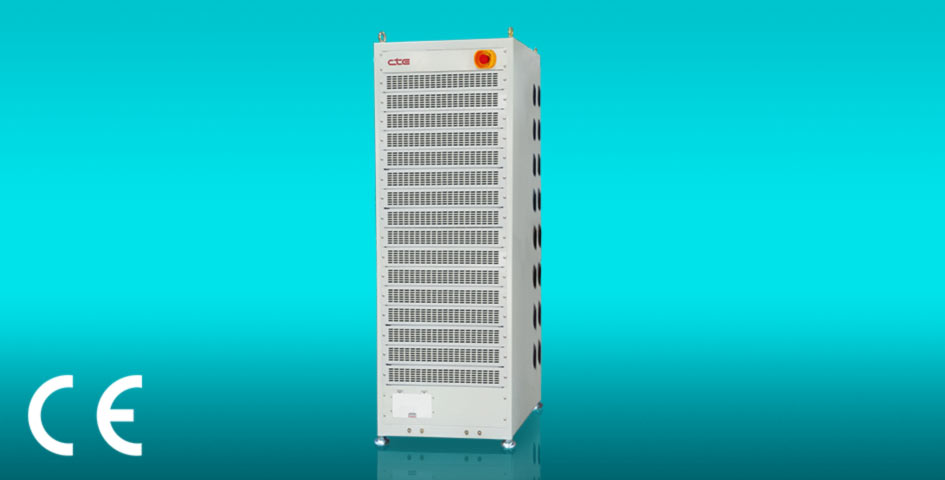

MCP Plus Series : 经济型电池芯生产设备
介绍：
小空间大生产，即便厂区利用空间受限，也可以进行大规模电池芯生产
- 创新机构设计，体积降低50%
- 可整合自动化产线，提升产能
- 模组化设计，维修便利提高生产稼动率
| 型号 | MCP Plus Series |
| 交流电源 | 依客户端系统需求 |
负载范围充电 放电 | 0~5V 2~5V |
定电压最大输出电压 分辨率 精准度 | 5V 16 bit ±0.1% F.S. |
定电流最大充/放电电流 分辨率 精准度 | 依规格而定 16 bit ±0.1% F.S. |
定功率最大输出功率 分辨率 精准度 | 依规格而定 16 bit ±0.2% F.S. |
| 数据记录时间 | 1s (选配：100ms) |
| 通讯模式 | Ethernet |
| 环境温/湿度 | 23°C ± 2°C; 20~90HR |
| 选配功能 | ACIR量测、DCIR量测、恒温箱整合、自动/半自动启动、数据分析软件、信道并联 |
| 选购配件 | 恒温箱、客制化治具、自动更正机、条形码扫描仪、蜂鸣警报器 |
*可客制化规格
| 型 号 | 电 压 | 电 流 |
| MCP Plus 5V/1A | 5 | 1 |
| MCP Plus 5V/5A | 5 | 5 |
| MCP Plus 5V/10A | 5 | 10 |
| MCP Plus 5V/20A | 5 | 20 |
| MCP Plus 5V/30A | 5 | 30 |
| MCP Plus 5V/50A | 5 | 50 |
| MCP Plus 5V/100A | 5 | 100 |
| MCP Plus 5V/150A | 5 | 150 |
| MCP Plus 5V/200A | 5 | 200 |
| MCP Plus 5V/250A | 5 | 250 |
| MCP Plus 5V/300A | 5 | 300 |
| MCP Plus 5V/350A | 5 | 350 |
| MCP Plus 5V/400A | 5 | 400 |
| MCP Plus 5V/450A | 5 | 450 |
| MCP Plus 5V/500A | 5 | 500 |
ACIR 量测
高功率电池模组交流内阻
DCIR 量测
高功率电池模组直流内阻
恒温箱整合
可于充放电测试过程中同步控制恒温箱，藉由调整温/湿度以模
拟电池于不同环境下之性能表现。
自动/ 半自动启动
支援多種自動/半自動啟動方式，加速生產流程以便於電池履歷追蹤。
资料分析软件
通道并联
恒温箱
由于温度是影响电池绩效相当重要的参数，也是厂商进行电池研发测试时，不可忽略的测试项目，因此承德科技与市场上主要的恒温箱厂商(如：ESPEC, 泰琦等) 进行合作，将其产品相关的控制机制整合至承德科技所开发的电池测试设备操作软体，亦即研究人员可直接在iBest软体上设定温度控制相关变数，提升实验便利性。
通用型/客制化治具
根据客户电池测试种类差异，承德科技提供各种通用或是客制化治具。其中通用型治具是专为筒型以及角型电池设计的，适用于相当大范围的电池尺寸与规格，可依客户欲测试的电池尺寸自行调整。电池放置处采无底座设计，使电池得以悬空，减少导热影响电池温度测试，且移动式电池盒让更换电池更加便利与弹性。如有客制化治具需求，请联络承德科技专员。
| 通用型治具适用电池 | 筒型电池、角型电池 |
| 适用电池尺寸 (mm) | 18~100W*52D*55H |
| 可测试通道数 | 4~24 |
| 可乘载电流 | 40A以内 |
材质外框 电池盒 | 不锈钢 电木 |
尺寸 (mm)本体 电池盒 | 340W*423D*586H 319W*85D*239H |
自动校正机—ACP2系列
自动校正机专为提升电池测试设备校正效率与精度而设计，适用于承德科技20V100A以内机种。产品具备扩充性，最多可同时校正8个通道，可节省8倍人力与时间。自动校正机采USB介面，随插即用，且内建可拆式分流器与安捷伦电表，校正与维修皆十分便利。
| 型号 | ACP2 L Series | ACP2 N Series | ACP2 M Series | ACP2 B Series |
| 输入电源 | AC110/220V | AC110/220V | AC110/220V | AC110/220V |
| 适用规格 | 20V/1A内 | 20V/3A~20A内 | 20V/20A~50A内 | 20V/50A~100A内 |
| 适用机型 | MCF Lite Series MCL2 Mini Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series MCL2 Mini Series ABT 1000 Series GBT 1000 Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series ABT 1000 Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series ABT 1000 Series BT 2000 Series MCP Plus Series |
条码扫描器
支援条码式自动/半自动启动，加速检验流程且便于使用者操作， 并能够有效追踪管理检测结果，自动产出相关报表。
蜂鸣警报器
