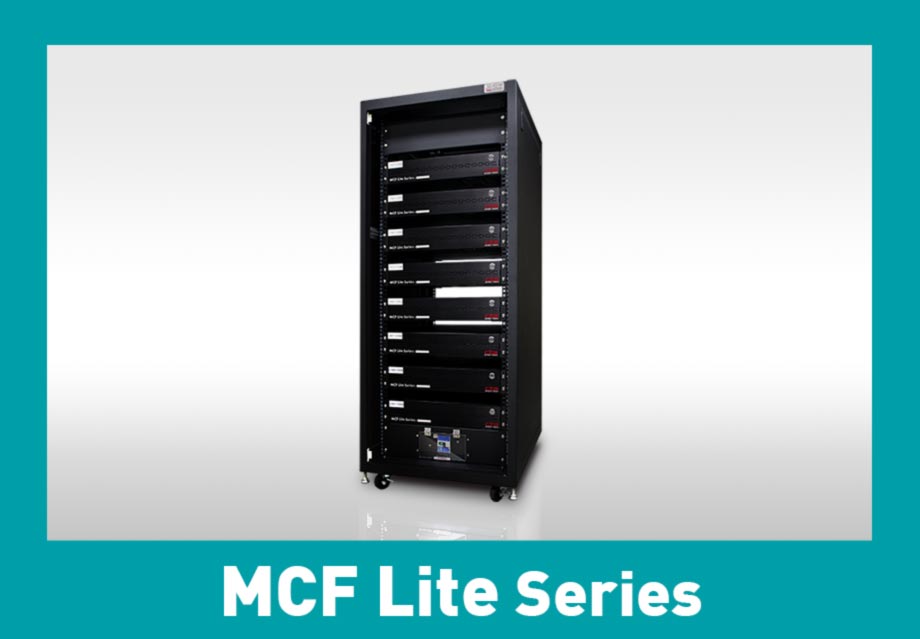

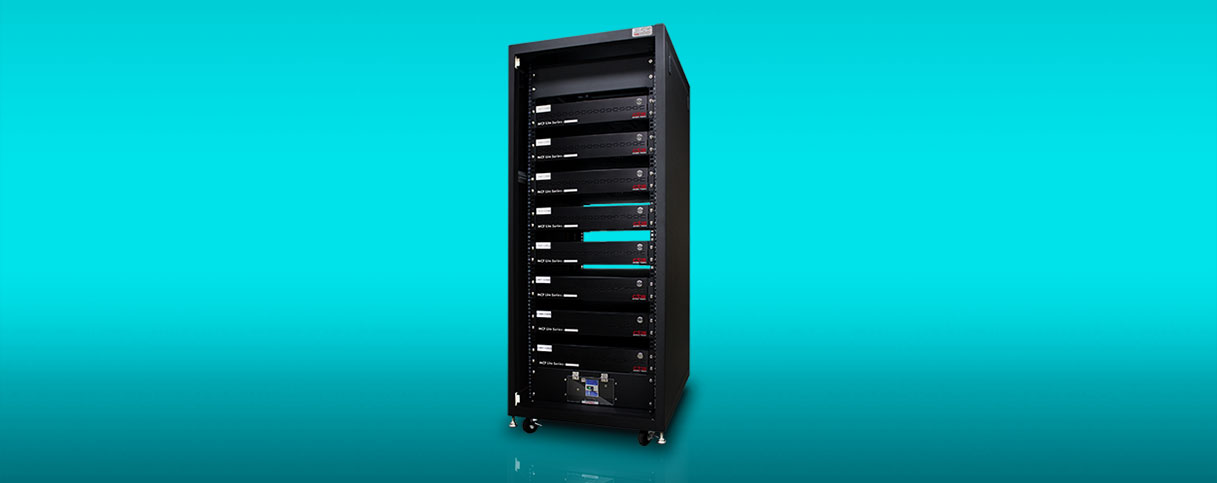

MCF Lite Series：3C/穿戴式裝置用電池測試設備
介紹：
滿足穿戴式裝置與電池材料研究測試需求，支援微小電流輸出，達到uA等級。同時兼具測試彈性，提供兩段式電流輸出模式，可根據需求與測試階段選擇適用電流範圍，且維持一致的精度。全系統採多通道控制，極具經濟效益。
- ±0.075% F.S.電壓精準度； ±0.06% F.S.電流精準度
- 支援2段式電流輸出與量測
- 標準品支援放電至0V
- 選配電池治具直接連接設備，電池安裝/拆卸便利且減少線材纏繞
| 型號 | MCF Lite Series |
| 交流電源 | 依用戶端系統需求 |
負載範圍充電 放電 | 0~7V 0~7V |
定電壓最大輸出電壓 解析度 精準度 | 依規格而定* 16 bit ±0.075% F.S. |
定電流最大充/放電電流 多段式 解析度 精準度 | 依規格而定* 2 (Dual Model) 16 bit ±0.06% F.S. |
定功率最大輸出功率 解析度 精準度 | 依規格而定* 16 bit ±0.14% F.S. |
| 資料記錄時間 | 1s |
| 通訊模式 | Ethernet |
| 環境溫/濕度 | 23°C±2°C; 20~90 HR |
| 選配功能 | DCIR量測、ACIR量測、恒溫箱整合、資料分析軟體、自動/半自動啟動 |
| 選購配件 | 恒溫箱、客製化治具、蜂鳴警報器、自動校正機、條碼掃描器 |
*可客製化規格
| 型號 | 電壓(V) | 電流(A) | |
| Range 1 | Range 2 | ||
| MCF Lite Single 2V/0.05A | 2 | 0.05 | X |
| MCF Lite Single 2V/0.3A | 2 | 0.3 | X |
| MCF Lite Single 2V/0.5A | 2 | 0.5 | X |
| MCF Lite Single 2V/3A | 2 | 3 | X |
| MCF Lite Single 5V/0.05A | 5 | 0.05 | X |
| MCF Lite Single 5V/0.3A | 5 | 0.3 | X |
| MCF Lite Single 5V/0.5A | 5 | 0.5 | X |
| MCF Lite Single 5V/3A | 5 | 3 | X |
| MCF Lite Single 7V/0.05A | 7 | 0.05 | X |
| MCF Lite Single 7V/0.3A | 7 | 0.3 | X |
| MCF Lite Single 7V/0.5A | 7 | 0.5 | X |
| MCF Lite Single 7V/3A | 7 | 3 | X |
| MCF Lite Dual 2V/0.5A | 2 | 0.5 | 0.05 |
| MCF Lite Dual 2V/3A | 2 | 3 | 0.3 |
| MCF Lite Dual 5V/0.5A | 5 | 0.5 | 0.05 |
| MCF Lite Dual 5V/3A | 5 | 3 | 0.3 |
| MCF Lite Dual 7V/0.5A | 7 | 0.5 | 0.05 |
| MCF Lite Dual 7V/3A | 7 | 3 | 0.3 |
DCIR量測
高功率電池模組直流內阻
ACIR量測
高功率電池模組交流內阻
恒溫箱整合
可於充放電測試過程中同步控制恆溫箱，藉由調整溫/濕度以模擬電池於不同環境下之性能表現。
自動/半自動啟動
支援多種自動/半自動啟動方式，加速生產流程以便於電池履歷追蹤。
1.條碼啟動：掃描對應的通道以及電池條碼，即可自動啟動製程
2.電池偵測自動啟動：將電池連接至設備，系統測得電池電壓即自動啟動製程
3.BMS讀取啟動：將電池連接至設備以及BMS數據收集器，系統測得BMS數據即自動啟動製程
資料分析軟體
資料分析軟體是承德科技專為電池研究人員開發的測試資料分析工具，包含多種進階分析圖表，且支援使用者彈性調整各種參數，例如自定義圖表X軸和Y軸，圖表縮放等。針對電池壽命研究，進階資料分析軟體能夠將同一個測試中，各循環測試的數據進行分割，疊加在同一個圖表上，讓電池研究人員快速比對測試結果，並找出異常現象。此外，研究人員也可以直接查看容量報表，比較每個循環容量差異，快速驗證電池特性。由於測試資料以.csv格式儲存，因此不需經過處理即可直接匯入Microsoft Excel軟體或其他研究人員熟悉的第三方軟體中分析，大幅提升測試與資料分析的彈性。
條碼掃描器
支援條碼式自動/半自動啟動，加速檢驗流程且便於使用者操作， 並能夠有效追踪管理檢測結果，自動產出相關報表。
蜂鳴警報器
通用型/客製化治具
根據客戶電池測試種類差異，承德科技提供各種通用或是客製化治具。其中通用型治具是專為筒型以及角型電池設計的，適用於相當大範圍的電池尺寸與規格，可依客戶欲測試的電池尺寸自行調整。電池放置處採無底座設計，使電池得以懸空，減少導熱影響電池溫度測試，且移動式電池盒讓更換電池更加便利與彈性。如有客製化治具需求，請聯絡承德科技專員。
| 通用型治具適用電池 | 筒型電池、角型電池 |
| 適用電池尺寸 (mm) | 18~100W*52D*55H |
| 可測試通道數 | 4~24 |
| 可乘載電流 | 40A以內 |
材質外框 電池盒 | 不銹鋼 電木 |
尺寸 (mm)本體 電池盒 | 340W*423D*586H 319W*85D*239H |
自動校正機—ACP2系列
自動校正機專為提升電池測試設備校正效率與精度而設計，適用於承德科技20V100A以內機種。產品具備擴充性，最多可同時校正8個通道，可節省8倍人力與時間。自動校正機採USB介面，隨插即用，且內建可拆式分流器與安捷倫電表，校正與維修皆十分便利。
| 型號 | ACP2 L Series | ACP2 N Series | ACP2 M Series | ACP2 B Series |
| 輸入電源 | AC110/220V | AC110/220V | AC110/220V | AC110/220V |
| 適用規格 | 20V/1A內 | 20V/3A~20A內 | 20V/20A~50A內 | 20V/50A~100A內 |
| 適用機型 | MCF Lite Series MCL2 Mini Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series MCL2 Mini Series ABT 1000 Series GBT 1000 Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series ABT 1000 Series BT 2000 Series MCP Plus Series | MCB Series MCL2 Series ABT 1000 Series BT 2000 Series MCP Plus Series |
